一、传导干扰的频率分布特征

传导干扰的测试频率范围为 0.15～30MHz，不同频段的干扰形式有所不同：

0.15～1MHz：干扰以共模干扰为主。

1～10MHz：差模干扰和共模干扰共存。

10MHz以上：干扰以共模干扰为主。

二、差模干扰的产生与抑制

1.差模干扰的产生与抑制
差模干扰主要由开关管的快速开关动作引起。当开关管导通时，电源线上的电流线性上升；关断时，电流突降至零，形成高频三角脉动电流。该电流含有丰富的高频谐波分量，但随着频率升高，谐波幅值逐渐减小，因此差模干扰主要集中在低频段（1MHz以下）。

2.抑制方法

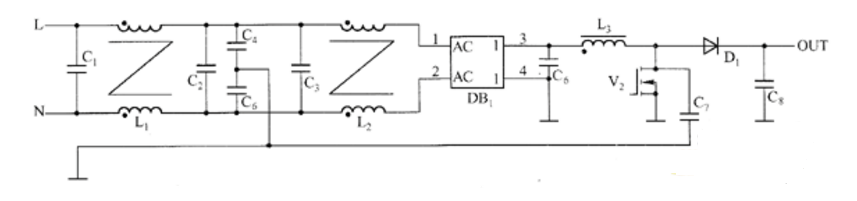

差模干扰主要通过LC低通滤波器进行抑制，如图中的 C6 和 L3 构成的滤波电路，可有效滤除高频噪声。



三、共模干扰的产生与抑制

1.共模干扰的产生

共模干扰的主要原因是电源与大地（保护地）之间存在分布电容，电路中的高频方波电压（如开关管D极的开关噪声）通过分布电容耦合到地，再经由电源线形成回路。

关键耦合路径分析：

开关管与散热器之间的耦合电容（G7）：开关管D极的高频方波电压（含丰富谐波）通过该电容耦合到散热器，再经电源线与大地构成共模干扰回路。

其他分布电容（如变压器、电感等）：虽然也存在耦合效应，但相比开关管与散热器之间的电容，其影响较小。

2.抑制方法
共模干扰的抑制通常采用 EMI滤波器（如 C1、C2、C3、C4、C5、L1、L2 组成的滤波网络），并结合良好的接地设计，减少分布电容的影响。



四、总结

差模干扰：主要由开关电流突变引起，集中在低频段，可通过LC滤波器抑制。

共模干扰：由高频电压通过分布电容耦合产生，主要影响中高频段，需优化EMI滤波和接地设计。

五、优化建议

采用低ESR电容和高频电感优化滤波电路。

减小开关管与散热器之间的耦合电容（如使用绝缘导热垫）。

优化PCB布局，降低高频环路面积，减少辐射干扰。

通过合理设计，可有效降低传导干扰，提升开关电源的EMC性能。
